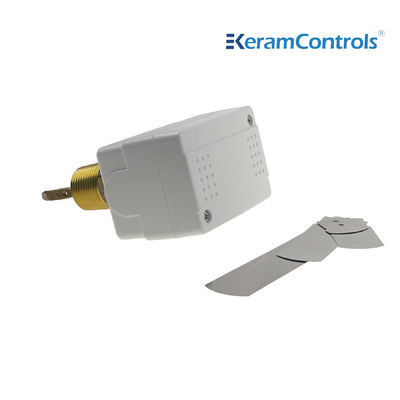

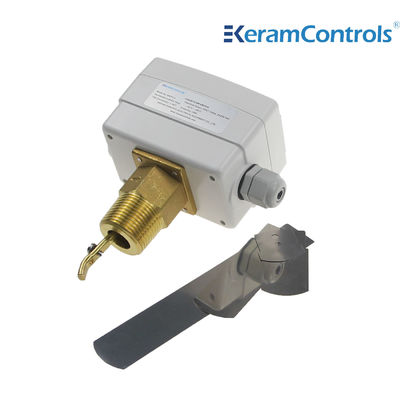

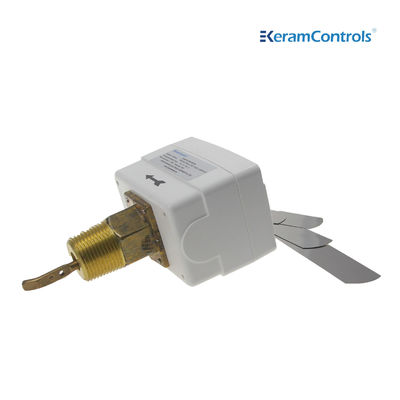

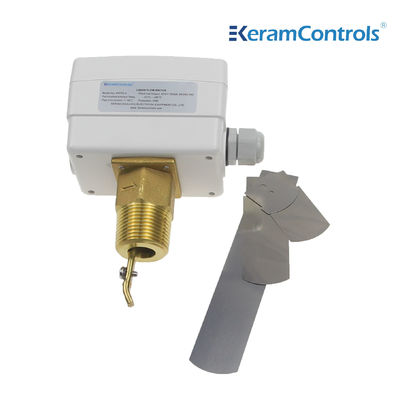

SPDT micro-interruttore paddle tipo interruttore di flusso idrico
| Tipo di operazione: | Commutatore inserita/disinserita, ad un solo stadio, micro | Produzione: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Garanzia: | 1 anno | Elemento di rilevamento: | Pagaia |
| Materiale pagaia: | Acciaio inossidabile | Temperatura liquida: | -20℃~120℃ |
| Temperatura ambiente consentita: | -40℃~85℃ | ||
| Evidenziare |
0Trasmettitori di sensori da.35Mpa,0Trasmettitori di sensori da 5V di.35Mpa,0.35Mpa 24V sensore di flusso di liquido |
||
SPDT micro-interruttore paddle tipo interruttore di flusso idrico
Descrizione
Interruttore per il flusso di liquidi della serie KWFS, adatto per condotte in impianti industriali: sistemi di riscaldamento e condizionamento, sistemi di refrigerazione e pompe di calore, controllo del flusso di acqua e mezzi liquidi convenzionali.
Applicazione
Controllo e monitoraggio del flusso di liquidi delle caldaie, delle pompe, ecc., delle apparecchiature di riscaldamento, raffreddamento e climatizzazione.
Caratteristiche
● Controllo del flusso dell'acqua e dei media normali
● Il microinterruttore SPDT rinnovato garantisce una funzione di interruttore affidabile
●15 ((8A) 250VAC
● Protezione IP65, classe I
● Punto regolabile
● Paddle in acciaio inossidabile
●Materiale in rame
● Temperatura massima del liquido 120°C
● Pressione di lavoro massima 13,5 Ba
Specificità
| Tipo di operazione | On/Off, singolo stadio, microinterruttore |
| Prodotto | SPDT 15 ((8A) 24/250VAC |
| Tassi di flusso | Cfr. tabella di portata |
| Rettifica dell'impostazione del flusso | Vattone interno |
| Elemento di rilevamento | Paddle |
| Applicazioni liquide | Acqua calda, refrigerata, di pozzo, acqua di piscina e di mare, acqua di salamoia o di glicolo etilenico |
| Materiale delle parti a contatto con il fluido | Altri prodotti |
| Materiale per pagaia | Acciaio inossidabile |
| Temperatura del liquido | -20°C~120°C |
| Temperatura ambiente ammissibile | -40°C~85°C |
| Umidità ambientale ammissibile | 10...90% RH, non condensante |
| Entrata del cavo | Fitture M18 |
| Abitazione | Resistenza al fuoco ABS o PC |
| Protezione | Protezione IP65 |
| Colore | Bianco |
| Peso | 10,0 kg |
Tipi di modello
| Modello | Connessione |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabella dei flussi di liquidi
| Dimensione del tubo di linea (in.) | 1 | Un quarto. | - 1 e mezzo. | 2 | Due e mezzo. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Flusso minimo | Aumento del flusso ①&2Connesso |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Non lo so.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12,9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 Altri prodotti |
204.7 (46.5) |
| Diminuzione del flusso ①&3Connesso |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 72.6 |
170.0 (3806) |
|
| Flusso massimo | Aumento del flusso ①&2Connesso |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 Altri prodotti |
245.0 (55.6) |
118.0 Altri prodotti |
374.7 Altri prodotti |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Diminuzione del flusso ①&3Connesso |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (cfr. punto 10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 Altri prodotti |
729.6 (165.7) |
400.6 Altri prodotti |
|
Nota:
1Per i flussi con suffisso "Z", deve essere installata la padella da 6 pollici.
2L'unità di portata della tabella di cui sopra è GPM (m/h)
Cablaggio elettrico
Installazione
L'interruttore di flusso può essere installato in ogni posizione lontana dai gomiti o da strascicolatori, con freccia sulla direzione del flusso.Se il dispositivo è montato verso il basso, si deve fare attenzione alle scorie e applicarle in un tubo retto, lontano dai filtri, dalle valvole, ecc., con una lunghezza almeno 5 volte il diametro del tubo a monte e a valle dell'unità.
Nota:
L'interruttore di flusso è calibrato in fabbrica alla sua sensibilità minima.Per aumentare la valvola di regolazione, girare la vite di regolazione nel senso orario.La valvola di taglio deve essere ≥ il flusso minimo necessario per garantire la protezione dell'impianto.
Dimensioni (mm)
Paddle
| Installare Paddle | |
| Pipe | - No, no, no. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Domande frequenti
1 Q: Qual è il tempo di consegna?
A: in base alle specifiche e alla quantità dell'ordine, generalmente 4
Per i prodotti standard, entro 10pcs.
2 D: Lei è un produttore o una società commerciale?
R: Siamo produttori con molti anni di esperienza.
La nostra fabbrica. Benvenuti a visitare la nostra fabbrica.
3 Q: Possiamo usare il nostro logo sui prodotti?
R: Sì. Possiamo fornire il servizio OEM.
4 D: Avete prodotti con certificato di ex-proof?
R: Sì, possiamo offrire certificati di sicurezza intrinseca e a prova di fiamma.
5 Q: Qual è la garanzia dei vostri prodotti?
R: Normalmente sono 12 mesi.
6 D: Qual è il mezzo di trasporto?
R: Express come TNT,Fedex,DHL,UPS o logistica per indicatore.
