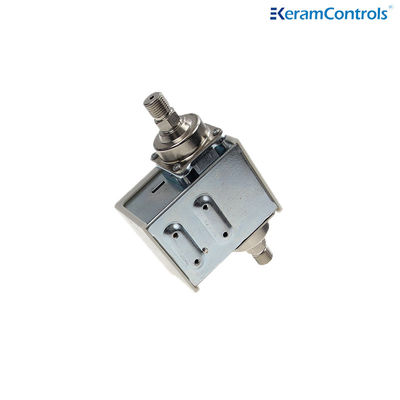

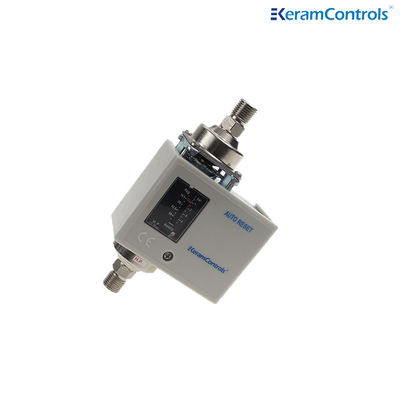

Interruttore di pressione differenziale QYD
| Modello: | QYD | Temperatura operativa: | -20~120℃ |
|---|---|---|---|
| Protezione: | IP33 | ||
| Evidenziare |
Pressostato regolabile IP33,regolatore regolabile di pressione differenziale 125V,Pressostati differenziali regolabili del CE |
||
Interruttore di pressione regolabile, regolatore di pressione differenziale per acqua
Descrizione
Il controllo della pressione differenziale QYD è normalmente utilizzato in un sistema a gas o liquido per controllare la differenza di pressione tra il gas/liquido e il circuito.Un'applicazione tipica è quella di installare il regolatore nella conduttura di bypass vicino alla pompa di sistemaQuando la differenza di pressione del sistema aumenta e supera la pressione preimpostata, la valvola di controllo si apre e passa più liquido/gas attraverso la valvola laterale.che ridurrà il differenziale di pressione tra questi due tubi del sistema idricoAl contrario, il differenziale di pressione aumenterà tra questi due tubi del sistema idrico.
QYD serie controlli di pressione differenziale è progettato per dimostrare il flusso attraverso le pompe
Il microinterruttore SPDT rinnovato garantisce la funzione di interruttore affidabile
Utilizzato nei refrigeranti fluorurati, ma anche nell'aria e nei liquidi ((-20 a 120°C)
Supporto di montaggio flessibile adatto a vari tipi di applicazioni
Su richiesta sono disponibili vari collegamenti
Classificazione IP33
Omologazione CE
Specifica del modello
| Modello | Differenziale (bar) | Impostazione di fabbrica | Max di lavoro pressione |
|
| Min. | Max. | |||
| QYD2C | 0.5 | 2 | 0.5 | 12 |
| QYD4C | 0.5 | 3.5 | 1 | 12 |
| QYD4CH | 0.5 | 3.5 | 1 | 30 |
| QYD6CH | 1 | 6 | 6 | 30 |
| QYD4C/B | 0.3 | 4 | 0.3 | 17 |
Dimensioni ((mm)
Classificazione elettrica
|
Ampere nominali ((A) Voltaggio nominale ((V) |
125 V A.C. |
250 V A.C. |
|
| Corrente non induttiva | 20A | 10A | |
| Induttivo Corrente |
Carico completo | 15A | 8A |
| Rotore bloccato | 72A | ||
Funzione di contatto
| 1 | Terminale comune |
| 2 | Presso l'aumento della pressione |
| 3 | Riduzione della pressione |
I Direzione operativa sulla pressione Aumento alla pressione alta.
Connessione e installazione
Piastra di montaggio
Istruzioni operative
1. il nuovo coperchio esterno, due dita pizzicare entrambi i lati del coperchio di plastica, aprire il coperchio esterno può essere pompata;
2- Per essere installato nel tubo, bisogna usare due chiavi inglesi e torcerle strettamente;
3- Non installare il controller sopra la potenza elettrica del dispositivo.
