Dettagli:
|
| Nome: | Commutatori di flusso liquidi | Supporto su misura: | OEM |
|---|---|---|---|
| Garanzia: | 1 anno | Protezione: | IP65 |
| Certificazione: | CE | Disposizione di contatto: | SPDT |
| Valutazione elettrica: | 15(8) UN 24/250VAC | Temperatura ammissibile: | Pagaia (- 20 ~ 120℃) |
| Installazione: | installazione verticale | Consegna: | 3-5 giorni lavorativi |
| Cavo: | M18 | Elemento sensibile: | Pagaia |
| Evidenziare: | Commutatori di flusso liquidi di automazione di KWFS,Commutatori di flusso liquidi industriali di KWFS,Commutatore del sensore di flusso della pompa idraulica di KWFS 250V |
||

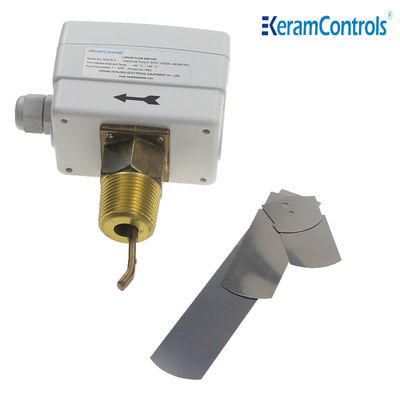

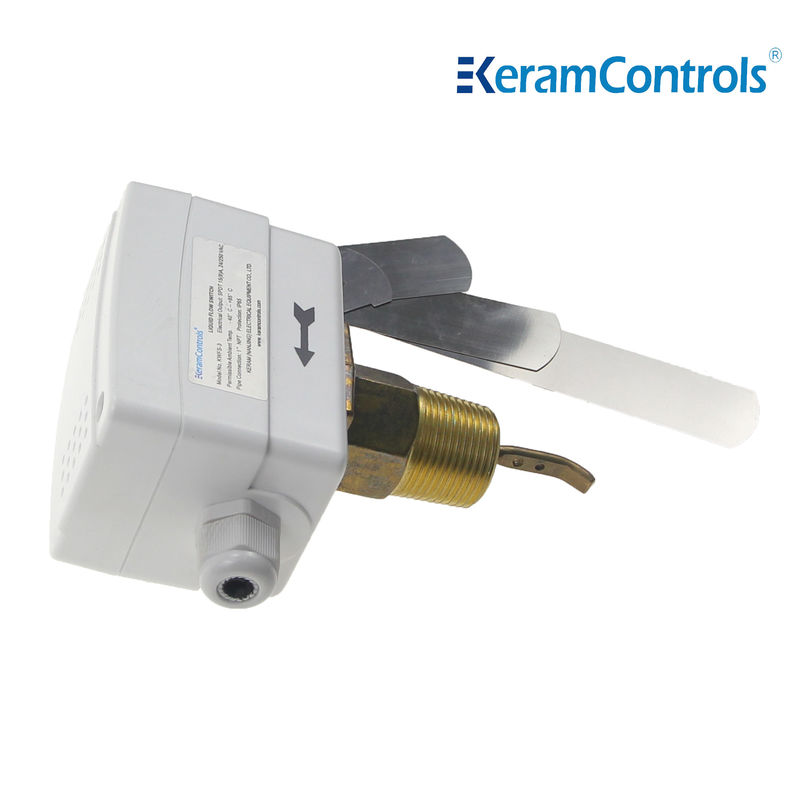

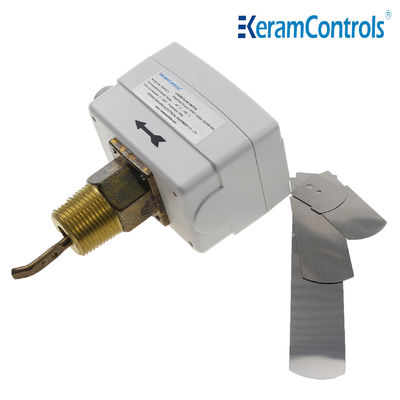

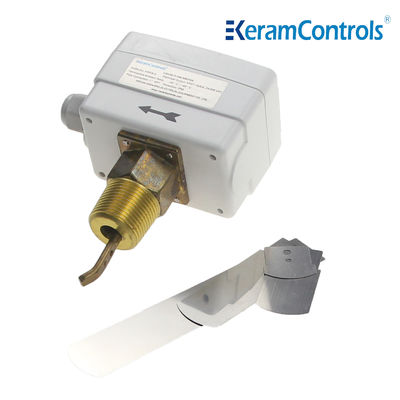

Commutatore di flusso liquido di serie di KWFS.
Automazione industriale d'ottone liquida dell'OEM IP65 250V 8A dei commutatori di flusso.
Commutatore di pagaia liquido di flusso di serie di KWFS, adatto per i tubi degli impianti industriali: riscaldamento e condizionamento d'aria, sistemi di refrigerazione e pompe di calore. Controllo di flusso di acqua e dei media normali.
Controllo e controllare flusso liquido delle caldaie, pompe, ecc., di riscaldamento, di raffreddamento e di impianto di condizionamento d'aria.
Caratteristiche
●Controllo di flusso di acqua e dei media normali
●Il micro commutatore rinnovato di SPDT assicura la funzione di commutatore affidabile
●valutazione del commutatore 15 (8A) 250VAC
●IP65, recinzione della classe I
●Regolabile del punto vincente
●Pagaia di acciaio inossidabile
●Materiale d'ottone
●Impiegati liquidi massimi 120℃
●Pressione di esercizio massima 13.5Ba
| Tipo di operazione | Commutatore inserita/disinserita, ad un solo stadio, micro |
| Uscita | SPDT 15 (8A) 24/250VAC |
| Portate | Vedi la tavola di portata |
| Portata che fissa adeguamento | Vite interna |
| Elemento sensibile | Pagaia |
| Applicazioni liquide | Acqua calda, raffreddata, buona, dello stagno e di mare, salamoia o glicole etilenico |
| Materiale delle parti in contatto con liquido | Ottone |
| Materiale della pagaia | Acciaio inossidabile |
| Temperatura liquida | -20℃~120℃ |
| Temperatura ambiente ammissibile | -40℃~85℃ |
| Umidità ambientale ammissibile | 10… RH di 90%, senza condensazione |
| Entrata del cavo | Montaggio M18 |
| Alloggio | ABS o PC di resistenza al fuoco |
| Protezione | IP65 |
| Colore | Bianco |
| Peso | 1.0Kg |
Tipi di modelli
| Modello | Collegamento |
| KWFS-1 | 1/2» -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11 ½ NPT |
| Linea dimensione del tubo (dentro.) | 1 | 1 ¼ | 1 ½ | 2 | ¼ 2 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Aumento di flusso ①& ② collegato |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
12,5 (28,4) |
57,01 (12,9) |
90,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Diminuzione di flusso ①& ③ collegato |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
13,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.flow | Aumento di flusso ①& ② collegato |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (18,4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Diminuzione di flusso ①& ③ collegato |
8,1 (1,9) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Nota:
①Per le portate con il suffisso «Z», la pagaia a 6 pollici deve essere installata.
②L'unità di portata della tavola di cui sopra è gal/mn (m. /h)
Il commutatore di flusso può essere installato in ogni posizione lontano dai gomiti o dai throttlings, con la freccia sulla direzione di scorrimento. Se il tubo è verticale, ricalibri la gamma per equilibrare il peso della pagaia. Se il dispositivo verso il basso è montato, ciao alle scorie ed applichilo in un tubo diritto che è lontano dai filtri, dalle valvole, ecc., con la lunghezza almeno 5 volte il diametro del tubo a monte e a valle l'unità.
Nota:
Il commutatore di flusso è calibrato in fabbrica alla sua sensibilità minima. Per aumentare la valvola stabilita, giri la vite di adeguamento in senso orario. La valvola del ritaglio deve essere flusso minimo del ≥the necessario per garantire la protezione della pianta.
| Installi la pagaia | |
| Tubo | NO. |
| 1" | 1 |
| 11/4» | 1 |
| 11/2» | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
1 Q: Che cosa è il termine di consegna?
: Secondo la specificazione e la quantità di vostro ordine, generalmente 4
giorni per i prodotti standard normali all'interno di 10pcs.
2 Q: È voi produttore o la società per azioni?
: Siamo produttore con molti anni di esperienza. Abbiamo nostro
la propria fabbrica. Benvenuto per visitare la nostra fabbrica.
3 Q: Possiamo usare il nostro logo sui prodotti?
: Yes.We può fornire il servizio dell'OEM.
4 Q: Avete prodotti con il certificato a prova di ex?
: Sì, possiamo offrire la intrinseco-sicurezza ed i certificati della prova della fiamma.
5 Q: Che cosa è la garanzia dei vostri prodotti?
: Il normale è di 12 mesi.
6 Q: Che cosa è i mezzi di trasporto?
: Esprima quali il TNT, Fedex, DHL, UPS, o la logistica dall'indicatore.
