Condizionatore d'aria Chiller in ottone Interruttore di flusso d'acqua 250V
| Nome: | Commutatori di flusso liquidi | Garanzia: | 1 anno |
|---|---|---|---|
| supporto personalizzato: | OEM | Protezione: | IP65 |
| Certificazione: | CE | Disposizione dei contatti: | Spdt |
| Valutazione elettrica: | 15(8)A 24/250VAC | Temperatura consentita: | Paddle ((-20 ~ 120°C) |
| Installazione: | Installazione verticale | Consegna: | 3-5 giorni lavorativi |
| cavo: | M18 | Elemento di rilevamento: | Pagaia |
| Evidenziare |
Interruttore di flusso dell'acqua del frigorifero in ottone,Interruttore di flusso dell'acqua del refrigeratore da 250 V,Interruttore di portata di 250 V per frigorifero |
||

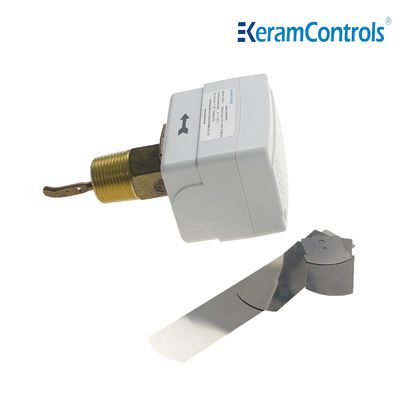

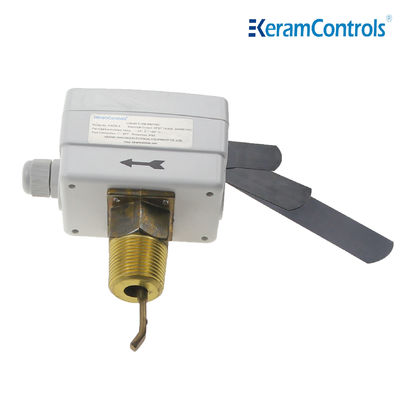

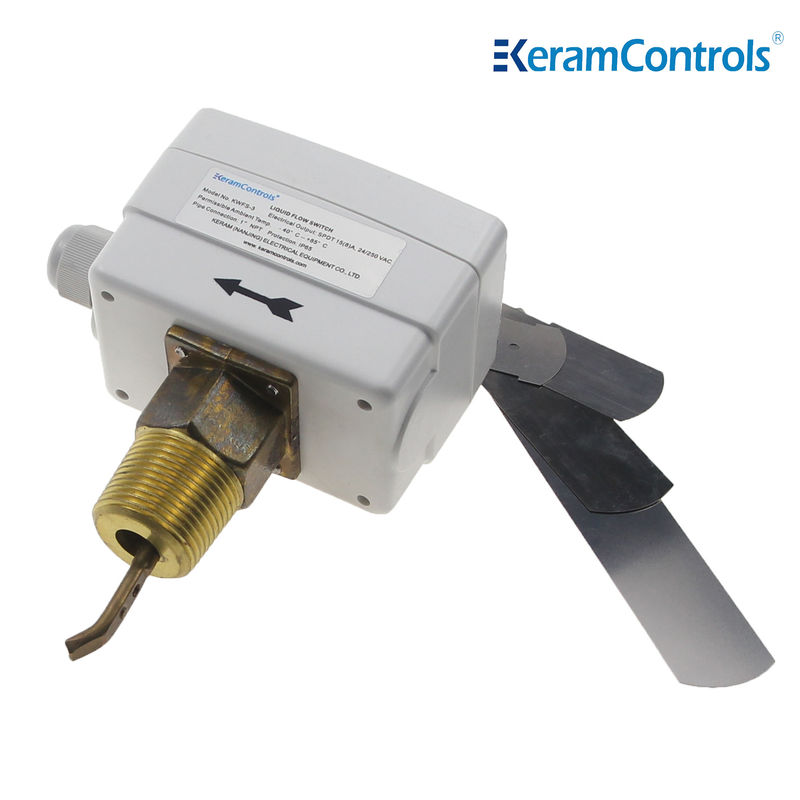

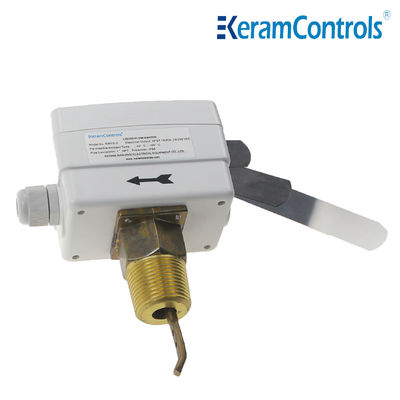

Flussostato acqua refrigeratore in ottone per aria condizionata 250V
Descrizione
Flussostato per liquidi serie KWFS.
Flussostati di liquido OEM IP65 in ottone 250V 8A per riscaldamento, aria condizionata
Il flussostato a paletta serie KWFS, adatto per tubazioni di impianti industriali: riscaldamento e condizionamento, impianti di refrigerazione e pompe di calore. Controllo del flusso di acqua e mezzi normali.
L'interruttore a paletta per il flusso di liquidi della serie KWFS offre una soluzione economica per la verifica del flusso.
Le palette sono regolabili per adattarsi a tubi da 1 a 8".
Applicazione
Controllare e monitorare il flusso del liquido di caldaie, pompe, ecc., di apparecchiature di riscaldamento, raffreddamento e condizionamento dell'aria.
Caratteristiche
● Controllo del flusso di acqua e fluidi normali
● Il microinterruttore SPDT rinnovato garantisce la funzione di commutazione affidabile
●Valore nominale dell'interruttore 15(8A)250VAC
● Custodia IP65, classe I
● Setpoint regolabile
● Pala in acciaio inossidabile
●materiale d'ottone
●Massimo. temperatura del liquido 120 ℃
● Pressione massima di esercizio 13,5 Ba
Specifiche
| Tipo di operazione | On/Off, monostadio, microinterruttore |
| Produzione | SPDT 15(8A) 24/250VAC |
| Portate | Vedi tabella delle portate |
| Regolazione dell'impostazione della portata | Vite interna |
| Elemento sensibile | Pagaia |
| Applicazioni liquide | Acqua calda, refrigerata, di pozzo, di piscina e di mare, salamoia o glicole etilenico |
| Materiale delle parti a contatto con il fluido | Ottone |
| Materiale della pagaia | Acciaio inossidabile |
| Temperatura del liquido | -20℃~120℃ |
| Temperatura ambiente consentita | -40℃~85℃ |
| Umidità ambientale consentita | 10…90% UR, senza condensa |
| Ingresso cavi | Raccordo M18 |
| Alloggiamento | Resistenza al fuoco ABS o PC |
| Protezione | IP65 |
| Colore | Bianco |
| Peso | 1,0 kg |
Tipi di modello
| Modello | Connessione |
| KWFS-1 | 1/2"-14 NPT |
| KWFS-2 | 3/4"-14 NPT |
| KWFS-3 | 1"-11½ NPT |
Tabella della portata del liquido
| Dimensioni del tubo di linea (pollici) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Portata min | Aumento del flusso ①&②Connesso |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74.0 (16.8) |
374,7 (85.1) |
204.7 (46,5) |
| Diminuzione del flusso ①&③Connesso |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158,0 (35,9) |
54.0 (12.3) |
319,7 (72,6) |
170,0 (3806) |
|
| Portata max | Aumento del flusso ①&②Connesso |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127,6 (29,0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374,7 (85.1) |
144.0 (32,7) |
759,5 (172,5) |
415.0 (94,2) |
| Diminuzione del flusso ①&③Connesso |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359,7 (81,7) |
134,7 (30.6) |
729.6 (165,7) |
400,6 (90,8) |
|
Nota:
①Per portate con suffisso "Z", è necessario installare la paletta da 6 pollici.
②L'unità di portata della tabella sopra è GPM (m /h)
Cablaggio elettrico
Installazione
Il flussostato può essere installato in qualsiasi posizione lontana da gomiti o strozzature, con freccia sulla direzione del flusso. Se il tubo è verticale, ricalibrare la portata per bilanciare il peso della paletta. Se il dispositivo è montato verso il basso, fare attenzione alle scorie e applicarle in un tubo diritto lontano da filtri, valvole, ecc., con lunghezza almeno 5 volte il diametro del tubo a monte e a valle dell'unità.
Nota:
Il flussostato viene tarato in fabbrica alla sua sensibilità minima. Per aumentare la taratura della valvola, ruotare la vite di regolazione in senso orario. La valvola di intercettazione deve essere ≥ alla portata minima necessaria per garantire la protezione dell'impianto.
Dimensioni (mm)
Pagaie
| Installa la pagaia | |
| Tubo | NO. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Domande frequenti
1 Q: qual è il tempo di consegna?
R: In base alle specifiche e alla quantità del tuo ordine, generalmente 4
giorni per prodotti standard normali entro 10 pezzi.
2 Q: sei un produttore o una società commerciale?
A: Siamo produttori con molti anni di esperienza. Abbiamo il nostro
propria fabbrica. Benvenuti a visitare la nostra fabbrica.
3 Q: Possiamo usare il nostro logo sui prodotti?
A: Sì. Possiamo fornire il servizio OEM.
4 Q: Avete prodotti con certificato antideflagrante?
R: Sì, possiamo offrire certificati di sicurezza intrinseca e ignifughi.
5 D: Qual è la garanzia dei vostri prodotti?
R: Normale è 12 mesi.
6 D: Qual è il mezzo di trasporto?
A: Espresso come TNT, Fedex, DHL, UPS o logistica in base all'indicatore.
