Dettagli:
|
| Nome: | Commutatori di flusso liquidi | Supporto personalizzato: | Oem |
|---|---|---|---|
| Garanzia: | 1 anno | Certificazione: | CE |
| Disposizione dei contatti: | Spdt | Valutazione elettrica: | 15(8)A 24/250VAC |
| Temperatura consentita: | Paddle ((-20 ~ 120°C) | Installazione: | Installazione verticale |
| Consegna: | 3-5 giorni lavorativi | Cavo: | M18 |
| Elemento di rilevamento: | Pagaia | Protezione: | IP65 |
| Colore: | Bianco | ||
| Evidenziare: | Interruttori di flusso di liquidi regolabili KWFS,1 in interruttori di flusso di liquidi,Interruttore di flusso d'acqua 24v da 1 pollice |
||

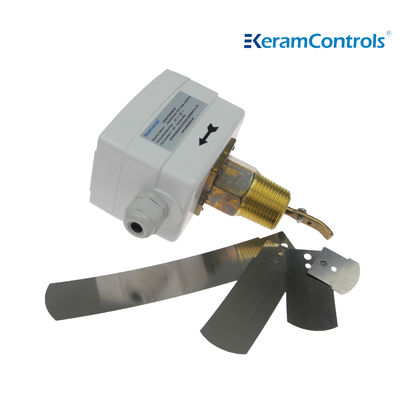

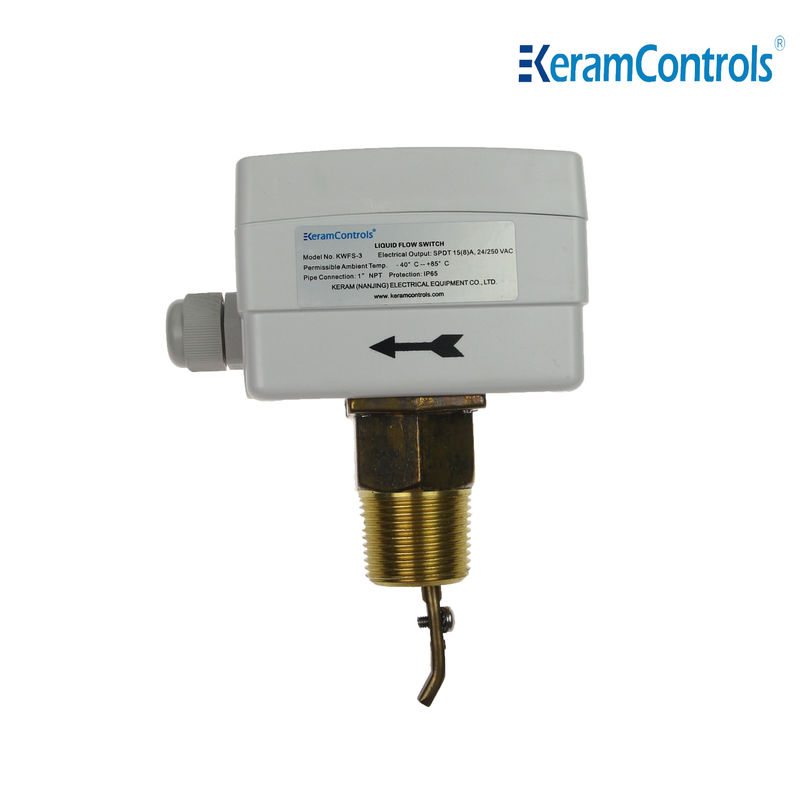

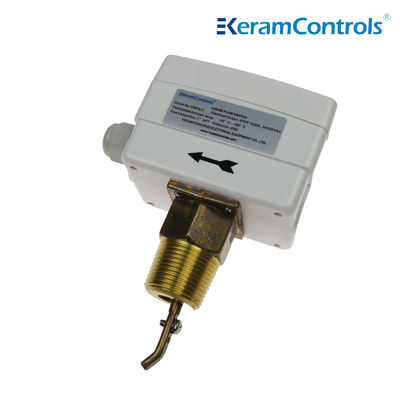

L'interruttore a paletta di flusso liquido serie KWFS, adatto per tubazioni di impianti industriali: riscaldamento e aria condizionata, sistemi di refrigerazione e pompe di calore. Controllo del flusso di acqua e fluidi normali.
Le palette sono regolabili per adattarsi a tubi di dimensioni da 1 a 8".
L'interruttore a paletta di flusso liquido serie KWFS offre una soluzione economica per la verifica del flusso.
Controllo e monitoraggio del flusso di liquidi di caldaie, pompe, ecc., di apparecchiature di riscaldamento, raffreddamento e condizionamento dell'aria.
Caratteristiche
● Controllo del flusso di acqua e fluidi normali
● Microinterruttore SPDT rinnovato garantisce la funzione di commutazione affidabile
● Portata interruttore 15(8A)250VAC
● IP65, involucro di classe I
● Punto di regolazione regolabile
● Paletta in acciaio inossidabile
● Materiale in ottone
● Temperatura massima del liquido 120℃
● Pressione massima di esercizio 13,5Ba
| Tipo di funzionamento | On/Off, stadio singolo, microinterruttore |
| Uscita | SPDT 15(8A) 24/250VAC |
| Portate | Vedere la tabella delle portate |
| Regolazione dell'impostazione della portata | Vite interna |
| Elemento sensibile | Paletta |
| Applicazioni liquide | Acqua calda, refrigerata, di pozzo, di piscina e di mare, salamoia o glicole etilenico |
| Materiale delle parti a contatto con il fluido | Ottone |
| Materiale della paletta | Acciaio inossidabile |
| Temperatura del liquido | -20℃~120℃ |
| Temperatura ambiente consentita | -40℃~85℃ |
| Umidità ambiente consentita | 10…90% UR, senza condensa |
| Ingresso cavi | Raccordo M18 |
| Alloggiamento | ABS o PC resistente al fuoco |
| Protezione | IP65 |
| Colore | Bianco |
| Peso | 1,0 kg |
Tipi di modello
| Modello | Connessione |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Dimensione del tubo di linea (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Flusso minimo | Aumento del flusso ①&②Connesso |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminuzione del flusso ①&③Connesso |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Flusso massimo | Aumento del flusso ①&②Connesso |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Diminuzione del flusso ①&③Connesso |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Nota:
①Per le portate con il suffisso "Z", è necessario installare la paletta da 6 pollici.
②L'unità di portata della tabella sopra è GPM (m /h)
L'interruttore di flusso può essere installato in ogni posizione lontano da gomiti o strozzature, con la freccia sulla direzione del flusso. Se il tubo è verticale, ricalibrare l'intervallo per bilanciare il peso della paletta. Se il dispositivo è montato verso il basso, fare attenzione alle scorie e applicarlo in un tubo dritto che sia lontano da filtri, valvole, ecc., con una lunghezza di almeno 5 volte il diametro del tubo a monte e a valle dell'unità.
Nota:
L'interruttore di flusso è calibrato in fabbrica alla sua sensibilità minima. Per aumentare la valvola di regolazione, ruotare la vite di regolazione in senso orario. La valvola di interruzione deve essere ≥ il flusso minimo necessario per garantire la protezione dell'impianto.
| Installa paletta | |
| Tubo | N. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
