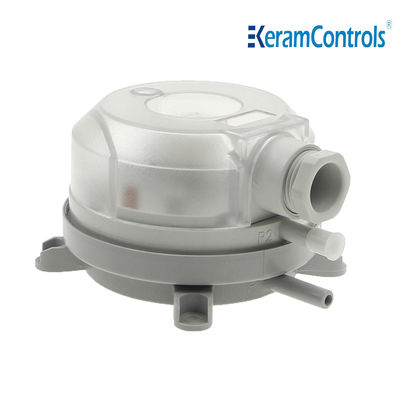

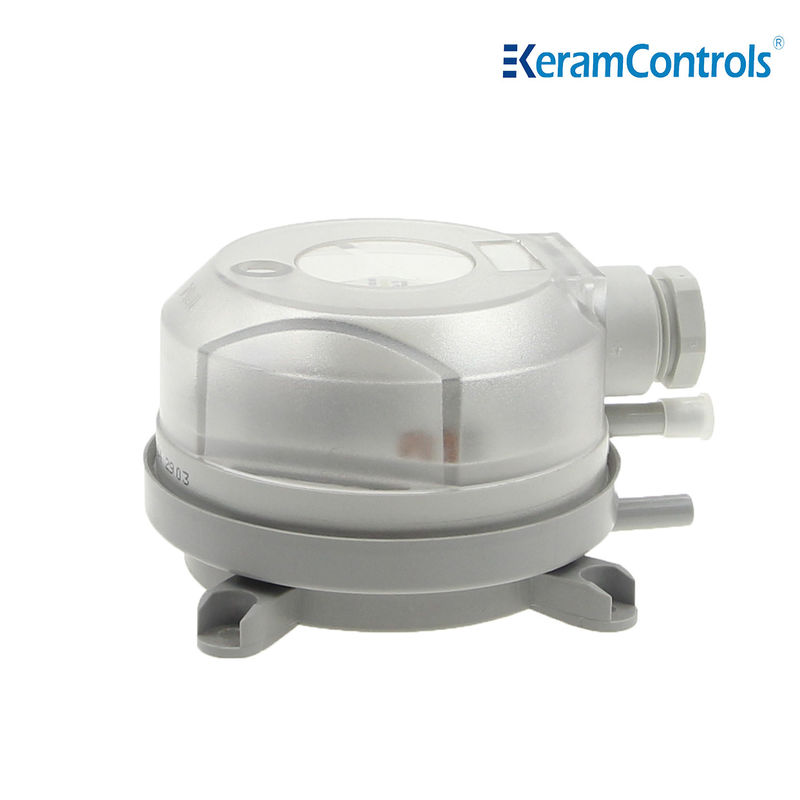

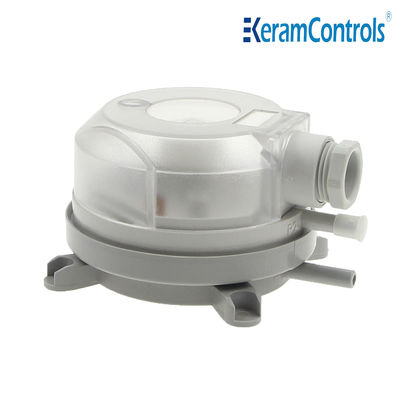

Interruttori di pressione d'aria regolabili 20-200Pa
| Nome: | Interruttori di pressione differenziale d'aria | Certificazione: | CE |
|---|---|---|---|
| Garanzia: | 1 anno | supporto personalizzato: | OEM |
| Max. Attuale: | 1.5a | Max. Voltaggio: | 250 V |
| Max. Pressione di lavoro: | kPa 10 | Applicazione: | Compressore d'aria |
| Temperatura: | -40 ~ + 85°C | Connessione: | 6.4mm |
| Evidenziare |
Interruttori di pressione dell'aria QAD 200Pa,Interruttori di pressione dell'aria da 20 Pa,Interruttore differenziale QAD HVAC |
||
Interruttori di pressione d'aria regolabili 20-200Pa
Descrizione
DPS della serie QAD.
L'interruttore di pressione differenziale di aria della serie QAD è utilizzato per rilevare piccole variazioni di pressione e ampiamente utilizzato per controllare il flusso dell'aeratore, per monitorare ventilatore e condizionatore d'aria.È inoltre adatto per la protezione da surriscaldamento e dalla gelata nei sistemi di raffreddamento industriali.

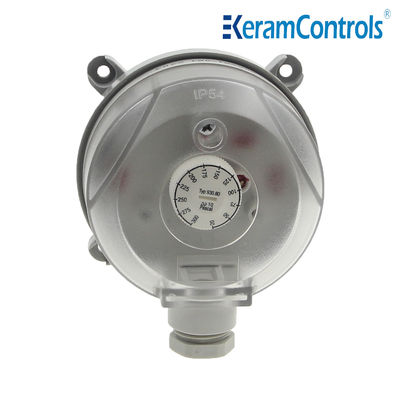

Grazie al suo design eccezionale, il punto di impostazione può essere regolato visivamente.
Specifiche tecniche
| Modello | QAD |
| Mediatiche | Aria, gas non combustibili e non aggressivi |
| Pressione di funzionamento massima | 10 kPa |
| Posizione di montaggio | Diaframma in qualsiasi piano verticale |
| Grado di protezione | IP54 (con copertura) |
| Temperatura di funzionamento | -40°C a 85°C |
| Disposizioni di contatto | SPDT |
| Classificazione elettrica | Resistenza: iniziale: < 50 milliohm; |
| Corrente 1.5A resistente (induttiva 0,4A) 250V | |
| Connessione elettrica | 6.3x0.8 lame 46244 o terminali a vite |
| Materiale | Alloggiamento: ABS |
| Collegamenti di condotti: ABS | |
| Membrana: silicone | |
| Capo del cavo:PVC | |
| Peso | 0.15 kg ((0.35 kg con tubo flessibile) |
| Connessione | φ6,0 mm per il collegamento a tubo |
| Approvazione | UL, CE, RoHS |
Dimensioni ((mm)
Connessioni di installazione
I regolatori di pressione dell'aria della serie QAD sono calibrati in fabbrica per la posizione verticale. Se installati orizzontalmente, ciò influenzerà il punto di commutazione come segue:
• con il coperchio rivolto verso l'alto, il punto di commutazione è 15 Pa superiore a scala;
• con il coperchio rivolto verso il basso, il punto di commutazione è 15 Pa inferiore alla scala.
Nota:Non installare a testa in giù con pressioni inferiori a 50 Pa!
Cablaggio elettrico
Gamma di prodotti
| Modello | Intervallo di pressione | Differenziale | Tolleranza |
| QAD-1 | 20 ~ 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 ~ 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 ~ 400 Pa | 20 Pa | ±15% |
| QAD-4 | 50 a 500 Pa | 20 Pa | ±15% |
| QAD-5 | 200 - 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500-2500Pa | 150 Pa | ±15% |
| QAD-7 | 1000 ~ 5000 Pa | 250 Pa | ±15% |
- Le prestazioni indicate in questo foglio possono essere modificate senza preavviso a causa di miglioramenti di progettazione.
Domande frequenti
1 Q: Qual è il tempo di consegna?
A: in base alle specifiche e alla quantità dell'ordine, generalmente 4
Per i prodotti standard, entro 10pcs.
2 D: Lei è un produttore o una società commerciale?
R: Siamo produttori con molti anni di esperienza.
La nostra fabbrica. Benvenuti a visitare la nostra fabbrica.
3 Q: Possiamo usare il nostro logo sui prodotti?
R: Sì. Possiamo fornire il servizio OEM.
4 D: Avete prodotti con certificato di ex-proof?
R: Sì, possiamo offrire certificati di sicurezza intrinseca e a prova di fiamma.
5 Q: Qual è la garanzia dei vostri prodotti?
R: Normalmente sono 12 mesi.
6 D: Qual è il mezzo di trasporto?
R: Express come TNT,Fedex,DHL,UPS o logistica per indicatore.
Interruttore di pressione differenziale QAD
