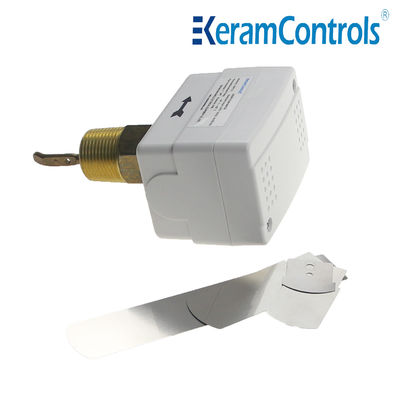

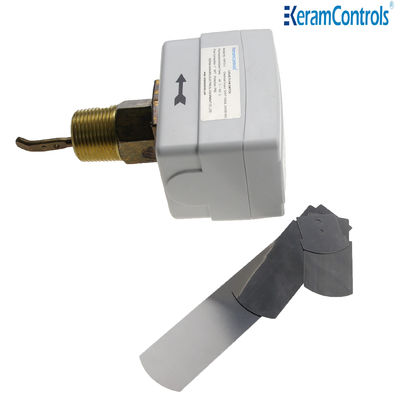

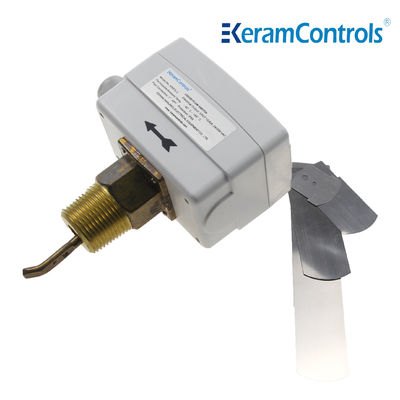

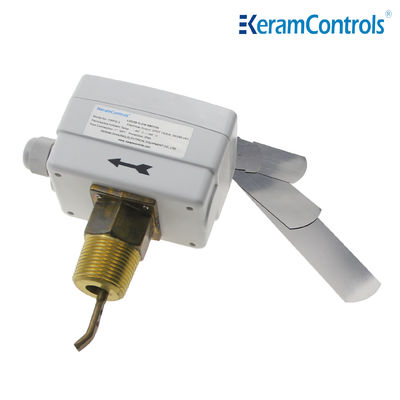

Interruttore di flusso idrico di tipo padella M18 SPDT IP44 raffreddato
| Nome: | Commutatori di flusso liquidi | supporto personalizzato: | OEM |
|---|---|---|---|
| Garanzia: | 1 anno | Certificazione: | CE |
| Disposizione dei contatti: | Spdt | Valutazione elettrica: | 15(8)A 24/250VAC |
| Temperatura consentita: | Paddle ((-20 ~ 120°C) | Installazione: | Installazione verticale |
| Consegna: | 3-5 giorni lavorativi | cavo: | M18 |
| Elemento di rilevamento: | Pagaia | Protezione: | IP65 |
| Colore: | Bianco | ||
| Evidenziare |
M18 SPDT Commutatore di flusso d'acqua tipo pagaia,M18 Interruttore di flusso idrico di tipo pagaia,M18 Interruttore di flusso dell'acqua refrigerata IP44 |
||
Interruttore di flusso idrico di tipo padella M18 SPDT IP44 raffreddato
Descrizione
Interruttore di flusso di liquidi della serie KWFS.
OEM IP65 Commutatori di flusso di liquidi in ottone 24V 15A per riscaldamento, aria condizionata
L'interruttore a paddle della serie KWFS per il flusso liquido, adatto ai tubi di impianti industriali: sistemi di riscaldamento e condizionamento, sistemi di refrigerazione e pompe di calore.
Le pale sono regolabili per adattarsi a tubi da 1 a 8 pollici.
L'interruttore paddle per il flusso liquido della serie KWFS offre una soluzione economica per la prova del flusso.
Applicazione
Controllo e monitoraggio del flusso di liquidi delle caldaie, delle pompe, ecc., delle apparecchiature di riscaldamento, raffreddamento e climatizzazione.
Caratteristiche
● Controllo del flusso dell'acqua e dei media normali
● Il microinterruttore SPDT rinnovato garantisce una funzione di interruttore affidabile
●15 ((8A) 250VAC
● Protezione IP65, classe I
● Punto regolabile
● Paddle in acciaio inossidabile
●Materiale in rame
● Temperatura massima del liquido 120°C
● Pressione di lavoro massima 13,5 Ba
Specificità
| Tipo di operazione | On/Off, singolo stadio, microinterruttore |
| Prodotto | SPDT 15 ((8A) 24/250VAC |
| Tassi di flusso | Cfr. tabella di portata |
| Rettifica dell'impostazione del flusso | Vattone interno |
| Elemento di rilevamento | Paddle |
| Applicazioni liquide | Acqua calda, refrigerata, di pozzo, acqua di piscina e di mare, acqua di salamoia o di glicolo etilenico |
| Materiale delle parti a contatto con il fluido | Altri prodotti |
| Materiale per pagaia | Acciaio inossidabile |
| Temperatura del liquido | -20°C~120°C |
| Temperatura ambiente ammissibile | -40°C~85°C |
| Umidità ambientale ammissibile | 10...90% RH, non condensante |
| Entrata del cavo | Fitture M18 |
| Abitazione | Resistenza al fuoco ABS o PC |
| Protezione | Protezione IP65 |
| Colore | Bianco |
| Peso | 10,0 kg |
Tipi di modello
| Modello | Connessione |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabella dei flussi di liquidi
| Dimensione del tubo di linea (in.) | 1 | Un quarto. | - 1 e mezzo. | 2 | Due e mezzo. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Flusso minimo | Aumento del flusso ①&2Connesso |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Non lo so.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12,9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 Altri prodotti |
204.7 (46.5) |
| Diminuzione del flusso ①&3Connesso |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 72.6 |
170.0 (3806) |
|
| Flusso massimo | Aumento del flusso ①&2Connesso |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 Altri prodotti |
245.0 (55.6) |
118.0 Altri prodotti |
374.7 Altri prodotti |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Diminuzione del flusso ①&3Connesso |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (cfr. punto 10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 Altri prodotti |
729.6 (165.7) |
400.6 Altri prodotti |
|
Nota:
1Per i flussi con suffisso "Z", deve essere installata la padella da 6 pollici.
2L'unità di portata della tabella di cui sopra è GPM (m/h)
Cablaggio elettrico
Installazione
L'interruttore di flusso può essere installato in ogni posizione lontana dai gomiti o da strascicolatori, con freccia sulla direzione del flusso.Se il dispositivo è montato verso il basso, si deve fare attenzione alle scorie e applicarle in un tubo retto, lontano dai filtri, dalle valvole, ecc., con una lunghezza almeno 5 volte il diametro del tubo a monte e a valle dell'unità.
Nota:
L'interruttore di flusso è calibrato in fabbrica alla sua sensibilità minima.Per aumentare la valvola di regolazione, girare la vite di regolazione nel senso orario.La valvola di taglio deve essere ≥ il flusso minimo necessario per garantire la protezione dell'impianto.
Dimensioni (mm)
Paddle
| Installare Paddle | |
| Pipe | - No, no, no. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
