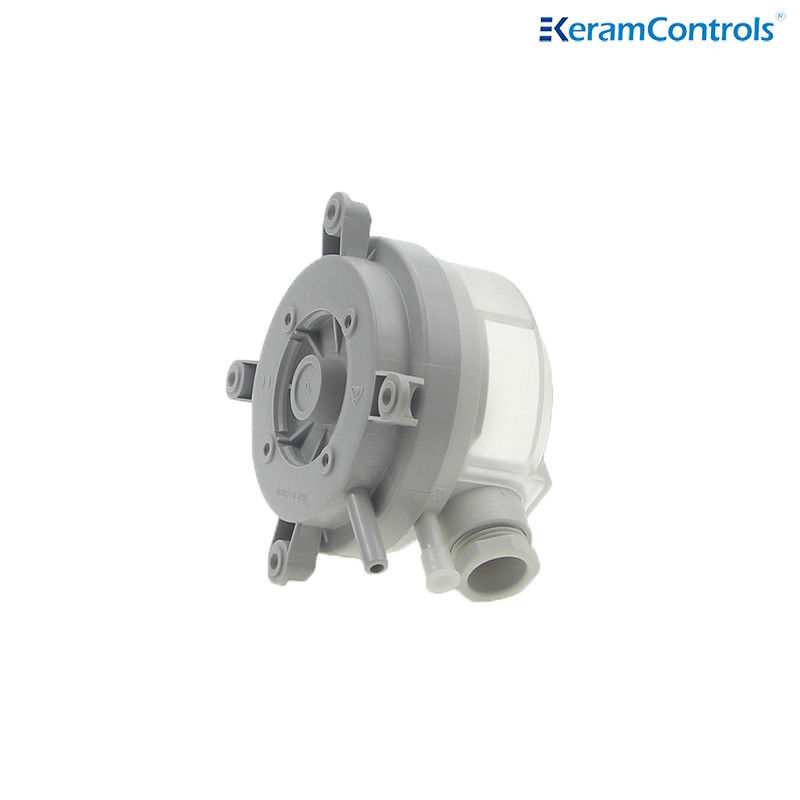

Commutatore regolabile differenziale della pressione dell'aria del pressostato dell'aria 20-200Pa micro
| Modello: | QAD | Disposizione dei contatti: | Spdt |
|---|---|---|---|
| Media: | Aria, gas non combustibili e non aggressivi | Pressione operativa massima: | 10kpa |
| Posizione di montaggio: | Diaframma in qualsiasi piano verticale | Grado di protezione: | IP54 (con coperchio) |
| Temperatura operativa: | da -40℃ a 85℃ | ||
| Evidenziare |
Pressostato differenziale dell'aria 20Pa,Pressostato differenziale dell'aria regolabile,Micro commutatore della pressione dell'aria IP54 |
||
Interruttore di pressione differenziale d'aria 20-200Pa Interruttore d'aria a micro pressione regolabile
Descrizione
L'interruttore di pressione dell'aria differenziale è utilizzato per controllare la pressione differenziale dell'aria per filtri, ventilatori, condotti d'aria, sistemi di climatizzazione e ventilazione.Questo interruttore di pressione è particolarmente adatto per le funzioni di controllo e sicurezza nei sistemi di condizionamento dell'aria, fornendo il segnale di arresto del ventilatore e il segnale dei filtri sporchi.
Specifiche tecniche
| Modello | QAD |
| Mediatiche | Aria, gas non combustibili e non aggressivi |
| Pressione di funzionamento massima | 10 kPa |
| Posizione di montaggio | Diaframma in qualsiasi piano verticale |
| Grado di protezione | IP54 (con copertura) |
| Temperatura di funzionamento | -40°C a 85°C |
| Disposizioni di contatto | SPDT |
| Classificazione elettrica | Resistenza: iniziale: < 50 milliohm; |
| Corrente 1.5A resistente (induttiva 0,4A) 250V | |
| Connessione elettrica | 6.3x0.8 lame 46244 o terminali a vite |
| Materiale | Alloggiamento: ABS |
| Collegamenti di condotti: ABS | |
| Membrana: silicone | |
| Capo del cavo:PVC | |
| Peso | 0.15 kg ((0.35 kg con tubo flessibile) |
| Connessione | φ6,0 mm per il collegamento a tubo |
| Approvazione | UL, CE, RoHS |
Dimensioni ((mm)
Connessioni di installazione
I regolatori di pressione dell'aria della serie QAD sono calibrati in fabbrica per la posizione verticale. Se installati orizzontalmente, ciò influenzerà il punto di commutazione come segue:
• con il coperchio rivolto verso l'alto, il punto di commutazione è 15 Pa superiore a scala;
• con il coperchio rivolto verso il basso, il punto di commutazione è 15 Pa inferiore alla scala.
Nota:Non installare a testa in giù con pressioni inferiori a 50 Pa!
Cablaggio elettrico
Gamma di prodotti
| Modello | Intervallo di pressione | Differenziale | Tolleranza |
| QAD-1 | 20 ~ 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 ~ 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 ~ 400 Pa | 20 Pa | ±15% |
| QAD-4 | 50 a 500 Pa | 20 Pa | ±15% |
| QAD-5 | 200 - 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500-2500Pa | 150 Pa | ±15% |
| QAD-7 | 1000 ~ 5000 Pa | 250 Pa | ±15% |
- Le prestazioni indicate in questo foglio possono essere modificate senza preavviso a causa di miglioramenti di progettazione.
