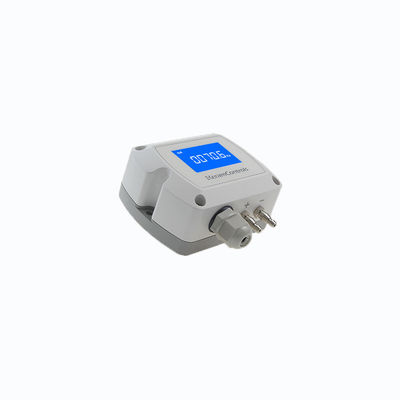

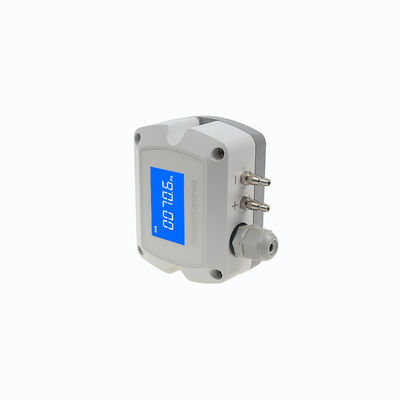

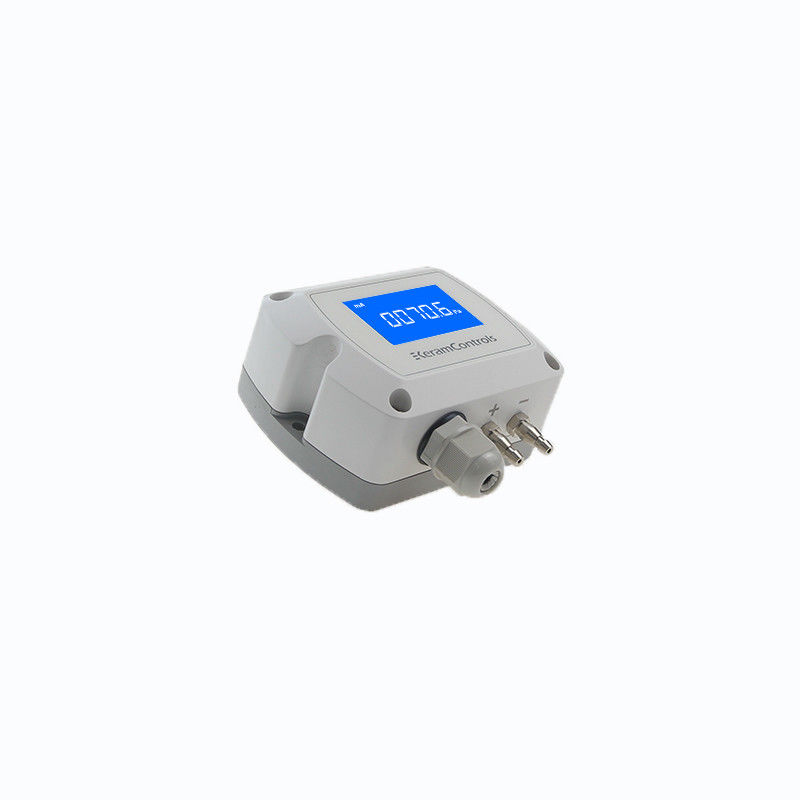

Sensore di pressione differenziale di IP65 Digital per il sistema di HVAC
| Media: | Aria e gas neutri | Zero automatico: | Calibrazione manuale |
|---|---|---|---|
| Classe di protezione: | IP65/NEMA 4 | Precisione: | <±1% FS@-5 a +65℃ |
| Temperatura operativa: | -20 ··· +70°C | Protezione abitativa: | IP65 |
| Evidenziare |
Sensore di pressione differenziale di IP65 Digital,Sensore di pressione differenziale della DPT di HVAC,Trasduttore di pressione differenziale di IP65 Digital |
||
Sensore di pressione differenziale digitale
Descrizione
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element Essi vengono trasmessi su entrambi i lati del diaframma di misura attraverso il diaframma di isolamento e il liquido di riempimento nell'elemento.Il diaframma di misura e gli elettrodi sulle lastre isolanti su entrambi i lati formano un condensatore.
Quando la pressione su entrambi i lati è incoerente, viene misurato lo spostamento del diaframma e il suo spostamento è proporzionale alla differenza di pressione,quindi la capacità su entrambi i lati non è ugualeÈ convertito in un segnale proporzionale alla pressione attraverso oscillazione e demodulazione.Il principio di funzionamento del trasmettitore di pressione e del trasmettitore di pressione assoluta è lo stesso di quello del sensore di pressione micro differenzialeLa differenza è che la pressione della camera a bassa pressione è la pressione atmosferica o la pressione del vuoto.Il convertitore A/D converte la corrente del demodulatore in un segnale analogo utilizzato dal microcontrollore per giudicare il valore della pressione di ingresso. Il microprocessore controlla il funzionamento del trasmettitore. Inoltre linearizza il sensore. Ripristina la gamma di rilevamento. Calcola la conversione dell'unità di ingegneria, ammortizzazione, apertura, trim del sensore,diagnosi e comunicazione digitale.
Caratteristica
- Intervalli da -25/+25Pa a -10000/+10000Pa (secondo i modelli)
- Calibrazione manuale a zero automatico
- Voltaggio, corrente, uscita del segnale digitale
- Accuratezza standard < ± 1% FS
- Protezione della casa IP65
Applicazione
- Sistema HVAC
- Sala pulita farmaceutica
- Sala pulita elettronica
- Camere pulite mediche
- Edifici commerciali
- Centro di trasporto pubblico
Dati tecnici
| Modello | KDP210 |
| Unità di misura | Papa', mmh.2O,inWG,mmHG,KPa,mbar |
| Accuratezza | < ± 1% FS@-5 a + 65°C |
| Tempo di risposta | 0.5s |
| Stabilità ripetuta | ±0,01 % a FS/anno |
| Risoluzione | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Mediatiche | Aria e gas neutri |
| Temperatura di funzionamento | -20...+70°C |
| Temperatura di conservazione | -40...+60°C |
| Consumo di energia | < 1,5 W |
| Tollerato a pressione superiore | x15 |
| Fornitore di energia | 16~30VAC/DC (3 fili) / 18~30VDC (2 fili) |
| Segnale di uscita | 4-20mA ((2 fili) |
| 4-20mA ((3 fili) | |
| 0~5V/0~10VDC ((3 fili) | |
| RS-485 | |
| Personalizzato | |
| Auto Zero | Calibrazione manuale |
| Materiale per le abitazioni | PC&ABS, UL94V-0 |
| Classe di protezione | IP65/NEMA4 |
| Visualizzazione | Display LCD a retroilluminazione ((4-20mA 2 fili senza retroilluminazione) |
| Glandola del cavo | M16*1.5 |
Dimensione ((mm)
Regolazione dell'intervallo di misura
Impostazione di uscita (modello a 3 fili)
Correzione manuale del punto zero
Guida agli ordinie
KDP210-Range-display-output
| Modello | Intervalli | Visualizzazione | produzione | |||
| KDP210 | -100~+100Pa | (1) | Lampada di retro LCD | (D) | 4-20mA ((2 fili) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 fili) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 fili) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| Personalizzato | ||||||
