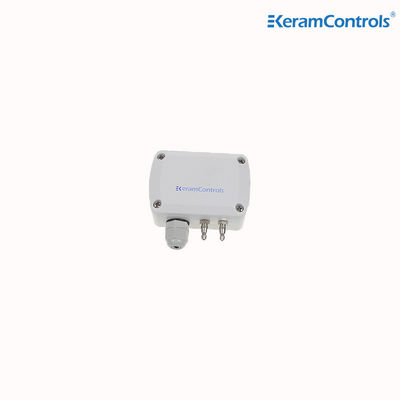

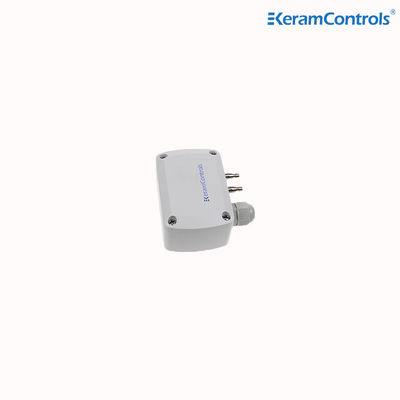

Sensore differenziale di pressione di differenza del sensore di pressione d'aria IP65 per il sistema di HVAC
| Segnale di uscita: | 4-20mA (2wire) | Temperatura di conservazione: | -40…+60℃ |
|---|---|---|---|
| Consumo energetico: | <1.5W | Precisione: | <±1% FS@-5 a +65℃ |
| Temperatura operativa: | -20 ··· +70°C | ||
| Evidenziare |
sensore differenziale di pressione d'aria 20mA,sensore di pressione di differenza 2wire,Sensore di pressione di differenza IP65 |
||
sensore di pressione dell'aria differenziale sensore di pressione differenziale
Descrizione
Il principio di funzionamento del trasmettitore di pressione differenziale trasferisce la pressione differenziale assunta dalle parti di blocco standard (ugelli, piastre di apertura,tubi di venturi) al diaframma di isolamento su entrambi i lati del trasmettitore attraverso i tubi di pressione su entrambi i lati del trasmettitore di pressione differenziale, e quindi trasmette il segnale di pressione differenziale all'elemento di misurazione attraverso il fluido di tenuta (olio di silicone, olio di fluoro) nel diaframma,e poi l'elemento di misurazione convertirà il segnale di pressione differenziale nel segnale elettrico corrispondente e trasmetterlo al convertitore, infine, viene trasformato in segnali elettrici standard (1~5V, 4~20mA) dopo essere stato elaborato da amplificatore operativo e altre unità.
Generalmente il luogo di installazione del trasmettitore di pressione differenziale è lontano dalla sala di controllo.il segnale di corrente standard di 4 ~ 20mA è generalmente utilizzato come segnale di trasmissione, e il segnale di contatto nella sala di controllo diventa 1 ~ 5V.
Caratteristica
- Intervalli da -25/+25Pa a -10000/+10000Pa (secondo i modelli)
- Calibrazione manuale a zero automatico
- Voltaggio, corrente, uscita del segnale digitale
- Accuratezza standard < ± 1% FS
- Protezione della casa IP65
- Quando ≤ 100 Pa, precisione < ± 3%FS±2Pa
Applicazione
- Sistema HVAC
- Sala pulita farmaceutica
- Sala pulita elettronica
- Camere pulite mediche
- Edifici commerciali
- Centro di trasporto pubblico
Dati tecnici
| Modello | KDP110 |
| Unità di misura | Papa', mmh.2O,inWG,mmHG,KPa,mbar |
| Accuratezza | < ± 1% FS@-5 a + 65°C |
| Tempo di risposta | 0.5s |
| Stabilità ripetuta | ±0,01 % a FS/anno |
| Risoluzione | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Mediatiche | Aria e gas neutri |
| Temperatura di funzionamento | -20...+70°C |
| Temperatura di conservazione | -40...+60°C |
| Consumo di energia | < 1,5 W |
| Tollerato a pressione superiore | x15 |
| Fornitore di energia | 16~30VAC/DC (3 fili) / 18~30VDC (2 fili) |
| Segnale di uscita | 4-20mA ((2 fili) |
| 4-20mA ((3 fili) | |
| 0~5V/0~10VDC ((3 fili) | |
| RS-485 | |
| Personalizzato | |
| Auto Zero | Calibrazione manuale |
| Materiale per le abitazioni | PC&ABS, UL94V-0 |
| Classe di protezione | IP65/NEMA4 |
| Glandola del cavo | M16*1.5 |
Dimensione
Regolazione dell'intervallo di misura
Impostazione di uscita (modello a 3 fili)
Correzione manuale del punto zero
Guida agli ordinie
KDP110-Range-Output
| Modello | Distanza | Prodotto | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 fili) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 fili) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 fili) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Personalizzato | ||||
