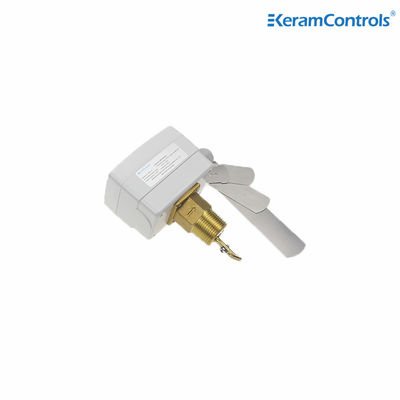

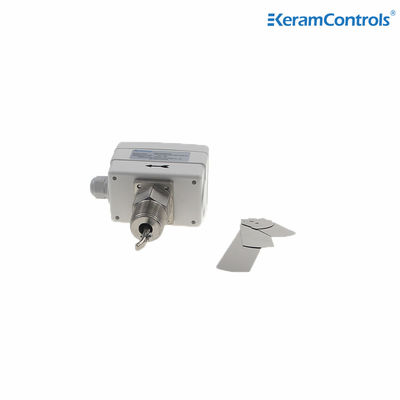

Fase sostituibile del commutatore SPDT di scorrimento dell'acqua di Danfoss singola regolabile
| Tipo di operazione: | On/Off, monostadio, microinterruttore | Produzione: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Portate: | Vedi tabella delle portate | Protezione dell'alloggiamento: | IP65 |
| Evidenziare |
Commutatore di scorrimento dell'acqua di Danfoss,Commutatore di scorrimento dell'acqua di SPDT,Commutatori di flusso liquidi sostituibili |
||
Interruttore di flusso d'acqua danfoss sostituibile
Descrizione
L'interruttore di flusso dell'acqua della serie KWFS è un interruttore di flusso che può essere utilizzato a temperatura media di - 20 ~ 120 °C. Il suo materiale di alloggiamento unico consente alla temperatura dell'ambiente di lavoro di raggiungere - 40 ~ 85 °C,che può soddisfare i requisiti di alcuni clienti per l'ambiente d'usoIl suo livello di protezione IP65 gli consente di proteggere efficacemente i componenti interni e di prolungare la vita utile dell'apparecchiatura.
Il principio di funzionamento è che quando il fluido si precipita verso la lama, la lama oscilla, cambiando la posizione relativa del magnete e del contattore della canna,attivazione del contattore per farlo chiudere o aprireUna volta interrotto il fluido, la lama ritorna alla sua posizione iniziale, attivando nuovamente il contattore della canna.La reciproca repulsione dei due magneti fornisce la forza necessaria per il interruttore di flusso di ripristinare, e il contattore ritorna al suo stato precedente
Applicazione
Controllo e monitoraggio del flusso di liquidi delle caldaie, delle pompe, ecc., delle apparecchiature di riscaldamento, raffreddamento e climatizzazione.
Caratteristiche
● Controllo del flusso dell'acqua e dei media normali
● Il microinterruttore SPDT rinnovato garantisce una funzione di interruttore affidabile
●15 ((8A) 250VAC
● Protezione IP65, classe I
● Punto regolabile
● Paddle in acciaio inossidabile
● Materiale in ottone
● Temperatura massima del liquido 120°C
● Pressione di lavoro massima 20 Ba
Specificità
| Tipo di operazione | On/Off, singolo stadio, microinterruttore |
| Prodotto | SPDT 15 ((8A) 24/250VAC |
| Tassi di flusso | Cfr. tabella di portata |
| Rettifica dell'impostazione del flusso | Vattone interno |
| Elemento di rilevamento | Paddle |
| Applicazioni liquide | Acqua calda, refrigerata, di pozzo, acqua di piscina e di mare, acqua di salamoia o di glicolo etilenico |
| Materiale delle parti a contatto con il fluido | Altri prodotti |
| Materiale per pagaia | Acciaio inossidabile |
| Temperatura del liquido | -20°C~120°C |
| Temperatura ambiente ammissibile | -40°C~85°C |
| Umidità ambientale ammissibile | 10...90% RH, non condensante |
| Entrata del cavo | Fitture M18 |
| Abitazione | Resistenza al fuoco ABS o PC |
| Protezione | Protezione IP65 |
| Colore | Bianco |
| Peso | 10,0 kg |
Tipi di modello
| Modello | Connessione |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabella dei flussi di liquidi
| Dimensione del tubo di linea (in.) | 1 | Un quarto. | - 1 e mezzo. | 2 | Due e mezzo. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Flusso minimo |
Aumento del flusso |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Non lo so.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Diminuzione del flusso |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Flusso massimo |
Aumento del flusso |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Diminuzione del flusso |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Nota:
1Per i flussi con suffisso "Z", deve essere installata la padella da 6 pollici.
2L'unità di portata della tabella di cui sopra è GPM (m/h)
Cablaggio elettrico
Installazione
L'interruttore di flusso può essere installato in ogni posizione lontana dai gomiti o da strascicolatori, con freccia sulla direzione del flusso.Se il dispositivo è montato verso il basso, si deve fare attenzione alle scorie e applicarle in un tubo retto, lontano dai filtri, dalle valvole, ecc., con una lunghezza almeno 5 volte il diametro del tubo a monte e a valle dell'unità.
Nota:
L'interruttore di flusso è calibrato in fabbrica alla sua sensibilità minima.Per aumentare la valvola di regolazione, girare la vite di regolazione nel senso orario.La valvola di taglio deve essere ≥ il flusso minimo necessario per garantire la protezione dell'impianto.
Dimensioni (mm)
Paddle
| Installare Paddle | |
| Pipe | - No, no, no. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
